3. 절대좌표와 상대좌표

이전 폐이지에 이어서 절대좌표와 상대좌표가 무엇인지 알아보겠습니다.



1. 절대 좌표: 캐드 작업공간에서 원점인 (0,0)을 기준으로 X, Y축으로 얼마나 떨어져 있는지를

표현할 수 있는 좌표계가 절대 좌표 입니다.



이 것을 CAD 사용에 적용시켜 보자면 DYN 기능이 OFF 되어 있는 상태로

X축 Y축 이 있는 좌표 바로 0,0 인 원점

이 원점을 시작으로 100x100 (가로100, 세로100) 사각형을 하나 그려 볼까요?

100,0 (x축으로 100mm // y축으로는 0) 입력후 엔터키를 누르면 선하나가 그려지는 것을 볼 수 있습니다.

선을 그리는 방법은 나중에 올리도록 할테니 지금은 절대좌표와 상대좌표의 개념을 우선으로 하겠습니다~

자 선하나 그려졌으면 여기서 멈추지말고 또 명령창에 이번에는 100mm 는 가있는 상태이니 y축으로 100mm

즉 0,100 을 입력해볼까요?

오잉? 결과가 이상하게 나오네요? 100,0 인 100mm 짜리 직선에서 끝내지 않고 시작에서 Y축으로 빤듯한 직선이 나올줄 알고 100mm는 이미 가있으니 y축으로 100mm만 가면 되는거 아니야? 하고 0,100을 입력했더니 이렇게 나오네요?

아아~ 절대좌표는 무조건 원점을 기준 즉 0,0 에서 새롭게 시작되는 구나를 알 수 있습니다.

다시 말해 100,0 으로 x축으로 100mm 가있는 상태에서 십자선과 라인이 살아있다 해도, 다음에 그려질 라인은

무조건 원점인 0,0에서 계산된 다는 것입니다.

그렇다면 0,100 이 아닌 원점으로 돌아가 다시 x축으로 100 가고 y축으로 100이 가야 원하는 라인이 그려지겠죠?

그럼 또 다음 라인은 다시 원점에서 계산해서 X축에서는 0  //  Y축으로는 100 만큼 올라가야 원하는 라인이

그려지겠죠?

이해가 되나요? 쉽게 말해 절대좌표는 절대적으로 항상 원점인 0,0에서 계산 된다는 점.

즉 점(POINT)이 100,100 위치에 가있는 상태이고 이 점을 시작으로 POINT가 왼쪽으로 80mm 만큼 이동하고 싶으면

원점에서 계산되어 x축으로 20mm만큼 이동하고 y축으로는 100mm 이동하면 점이 원하는 위치에 찍히겠죠

이게 절대 좌표 개념입니다.



자 그럼 다음으로 상대 좌표!



2. 상대 좌표: 상대좌표는 절대 좌표를 무시한다고 볼 수 있습니다.

0,0 원점이 아닌 임의의 점에서 원하는 거리값을 넣을 수 있는데요

저 위치가 정확히 어딘지 모르지만 그냥 찍습니다 그럼 이곳이 시작점이 되겠죠?

이 시작점에서 오른쪽으로 100mm 의 직선을 넣을 수 있는데 이 때 @를 넣어줍니다.

@를 넣고 안넣고 무슨 차이인지 알 수 있겠죠?

@를 넣음으로 어 나 100mm 만큼은 왔어 여기서 다시 뻗어나가는거야 사용자야

여기 이 위치에서 x축으로 더 나갈거야? 아니면 y축으로만 나갈거야? 값을 알려줘

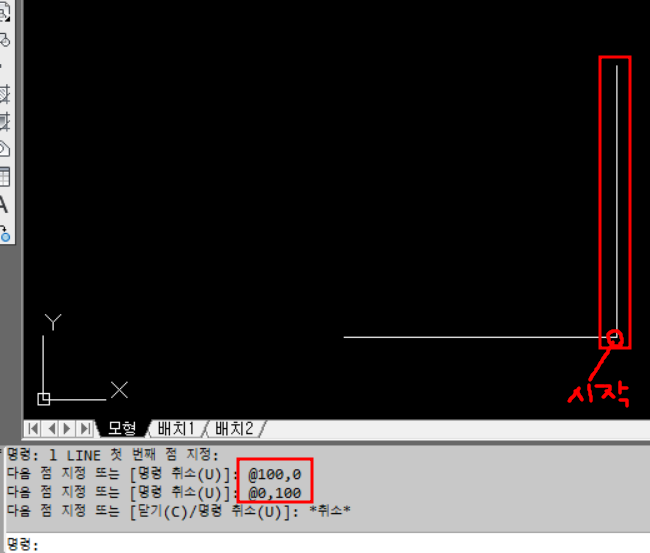

x축으로는 갈 필요 없고 y축으로만 100mm 뻗어 나갈거야 하고 @0,100 을 입력하고 엔터키를

눌렀더니 위와 같은 결과가 나오죠.



이렇듯 상대 좌표는 십자선이 이동한 그곳이 원점이 된다고 볼 수 있습니다.

원점이 이사해서 다닌다고 비유하면 어떨까요

가는 곳마다 0,0 으로 새롭게 시작한다? 뭐 이런?..

---

좀 설명이 부족한 부분이 많아 다시 그림으로 쉽게 설명해 볼게요.



좌표계의 정의 입니다.

---

절대 좌표계 설명 그림입니다.

---

상대좌표 설명 그림입니다.

---

여기 까지 이해가 되었다면 이번에는 DYN 기능을 ON 시키고 다시 위의 내용을 입력해 볼까요?

뭔가 좀 이상하죠?



DYN에서는 사용자가 상대좌표를 먹이려고  @를 넣지않고 숫자만 넣어도 자동으로 @가 붙어 가는곳이 자동으로 원점이 됩니다.



그럼 반대로 DYN 기능이 켜진 상태에서 절대좌표 값 모드로 따질때는 어떻게 해야할까요?

수식 입력 앞에 #을 입력하고 원점인 0,0 에서 계산 하면 됩니다.

자! 그럼 DYN이 켜진 상태에서 저 동그라 위치에서 원점인 0,0 으로 절대좌표 개념으로 선을 그으려면 어떤 수식 값을

넣어줘야 할까요? 절대좌표니까 아무것도 넣지 않는 오로지 수식인 0,100 을넣어야 할까요?

DYN 모드에서는 자동으로 @이가 붙죠? 그럼 이건 안되겠네요.

그럼 반대로 @를 넣으면 절대좌표가 되는건가요? 이 또한 되지 않습니다. @를 넣던 넣지 않던 똑같이 @이가 들어간

값으로 결과적으로는 Y축으로 100mm 만큼 선이 그러질 거에요.



그럼 어떻게 해야 저 빨간 점선처럼 선이 그어질까요?

위에서 설명했듯 수식 앞에 #을 넣어줘야 DYN 모드에서 절대좌표 개념으로 사용 할 수 있습니다.



여기까지 절대좌표와 상대좌표 그리고 DYN을 ON 했을시 @를 넣고 안넣고, #을 넣고 안넣고를 알아봤습니다.



끝.
